一、概述
   目前市场上的指挥调理系统仍以数字程控交换技术为主，一般建立在牢固电话网（PSTN）上：此方法受制于线路，缺乏灵活性，由于线路的故障极易造成调理的失效；受制至于底层传输网络，新的应用扩展尤其是数据、音频、视频的融合应用无法实现。随着通信技术日新月异地生长及IP 网络向世界各个角落的延伸，IP 通信技术已经成为通信技术的主流，IP 网络作为基础的通信架构也一定成为未来的生长偏向。Everything Over IP 已经成为未来通信网络的一定趋势。
  “石油行业IP综合调理系统”是yp街机公司顺应技术生长之需要，与石油部分紧密相助，面向石油行业推出的接纳最先进的IP语音技术的指挥调理系统。系统接纳NGN（下一代）网络架构，利用软交换技术完全构建于IP 网络之上切合国际通信行业标准。系统具有良好的结构和互连性，可以与现有的移动民众通信网络、牢固电话网络、专业集群通信网络（150M/350M/450M/800M）等相关网络有机、合理地荟萃为一体，建立一个综合的指挥调理平台，为用户提供高效、快捷、便当、灵活、经济、全面的综合化信息调理指挥效劳，整个系统不受地舆位置的限制,可以漫衍式安排；具有开放的体系结构、标准结构和应用编程接口(API),便当用户提供特殊的增值业务，为相关行业应用一体化信息平台提供解决计划。
二、应用情况
  石油调理数据网是国家专用通信网之一，是石油指挥宁静生产和调理自动化的重要基础，在协调石油系联合运转及包管宁静、经济、稳定、可靠的运行方面发挥要害的作用。实现全国各石油系统机关、分公司及采油站点及钻井站点的网络互联，还可实现石油调理、办公自动化、石油营销等差别系统的网络互联，从而实现资源调理和信息共享。
三、需求剖析
  调理自动化最基本的功效，就是监视控制和数据收集，以及呼叫处理等，能够快速准确、便当灵活的将生产调理命令上送下达，提高关于突发事件的应急情况的解决速度，进一步确保石油供应的宁静运行水平。
  系统要求支持漫衍式安排，适合石油系统单位疏散的特点，能够依托石油专网迅速进行系统安排和节点扩充。调理室能够随时监控所有调理终端的通信状态，并快速下达调理指令；终端安排在各个采油站点及钻井站点，形成多级互联、集中管控的专业调理通信系统。
四、计划拓扑　

  深圳yp街机科技为石油行业用户提供了专业的IP调理系统解决计划。利用IP技术，为石油用户提供了一个组网十分灵活的调理计划，在专业IP调理系统集中控制下，为石油用户提供了富足的调理手段，全方位的掌控第一线的生产、运行态势。

五、设备选型
  中心点安排一台IP调理机（基于YTX6体系），调理员可以在任意一台PC上装置调理台软件，来控制调理； 关于牢固电话和手机，可以通过YT8000中继网关出局调理或者通过FXO模拟出局调理；关于装置FXS口的设备、IP话机和软电话，可以直接调理； 关于E&M接口的PBX下的分机，可以通过yp街机E&M网关转换实现调理；关于用FXO口配合PBX的使用,通地yp街机FXO网关转换实现高度； 关于模拟集群和数字集群系统，可以通过yp街机E&M网关和电台E&M接口连接转换实现调理。
◆IP调理系统
  调理机在经历了机电式、空分制、数字式调理机后，随着通信网的IP 化，已经进入IP 调理机时代。yp街机自主研发的X6系列IP调理系统接纳软交换技术实现，切合国际标准。该设备为系统内终端包括调理台、IP 电话、电台适配器等完成呼叫接续，呼叫控制、业务提供、业务交换、资源治理、用户认证、路由治理功效等。同时此调理机还提供开放的应用程序开发接口（API），便于未来应用拓展。
    此调理系统可以提供古板调理机所具备的一切调理功效，包括：呼叫转移、呼叫转接、呼叫保存、重拨、呼叫强插、速拨、排队应答、公共铃组、集会、通播对讲、录音录时、检索放音、纪录重演。同时还能够有效地将音频、视频和数据业务综合起来，能为用户提供完善的多媒体(音频/视频/数据)业务解决计划。
  本计划中，在调理中心可配置一台X6系列IP调理系统，作为整个调理系统通信单位的焦点部分，实现对多种形式的报警统一排队及分派处理。
  YTX6系列IP调理系统通过YT8000中继网关或YT3000系列FXO网关与PSTN网络连接、通过电台适配器（YT1000-E&M网关）与无线数字及模拟集群网络连接、办公区域的用户通过CNG系列语音网关与X6系列IP调理连接，实现固话用户、移动用户、VOIP语音用户、数字集群终端用户统一呼入、调理呼出功效。

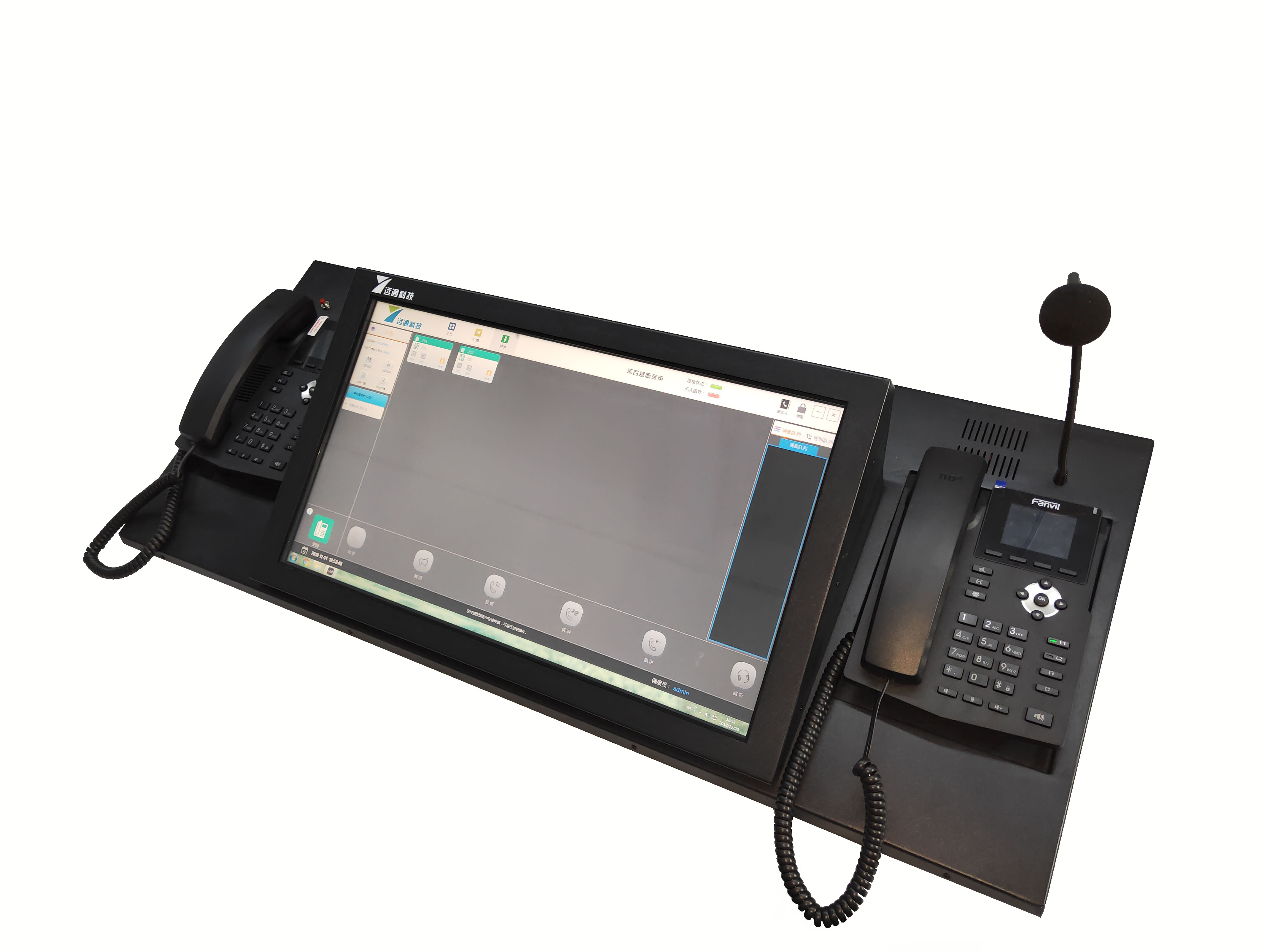

◆IP调理台

  调理台作为调理系统的一个重要功效组件在整个系统中处于焦点职位。调理台的生长经历了调理功效从简单到多种、控制方法从人工到程控、设备体制从模拟到数字的生长历程。
  目前古板的调理台接口基本接纳RS422、RS232、B＋D、2B＋D 等接口与主机相连。把主机用户端口的状态数据传送给调理台，并将调理台的操作数据传送给主机,实现调理指挥。本系统中的调理台接纳IP语音技术实现，可在PC机上装置调理软件，与调理机之间通过网络连接，从而不受地舆位置、布线等限制，可以实现远程安排。
  调理台由2 个（可扩充到4 个）IP 话音处理单位和1 个显示控制单位组成，即一个调理台具备支持二个调理人员以上进行一键直通操作,称作双席调理台。 双席调理台设有左、右二部调理话机共用一个显示控制单位。
  每个IP 话音处理单位可以选择使用四种送受话器进行通话：一是标准电话手柄（接FXS口）；二是免提驻极体话筒和扬声器（接E&M接口）；三是手持送话器和扬声器（接E&M接口）；四是头戴式耳机话筒（接FXS口）。
防爆防风雨话站（可选防爆）

防雨防尘话站又称壁挂式话站。防风雨话站由工业型数字抗噪声电话机、数字抗噪声处理器、功率放大器、电源等组成。防风雨话站具有较高的防护品级（IP65），可适用于湿润且污染严重的事情现场？山幽刹欧椒ɑ蛞患蓖ǖ姆椒。电源、线路、处理器事情状态都有相应灯光显示，便当检修？梢灾苯油饨友锷，如果需要，可以外接蜂鸣器、听筒、耳机、功放等多种设备。当有呼入和呼出信号时，有灯光指示。外接扬声器音量可调，并且外接扬声器音量可随外界情况变革而自动调理。在115分贝的情况噪声中，仍能够清晰通话；罢居哂形Ｏ涨蚴褂玫娜峡芍，能用于最苛刻的情况。
室内台式话站

为？榛峁，接纳坚固的防尘外壳，装置接线便当。内嵌功率放大器，直接外接扬声器，扬声器音量面板可调，并且外接扬声器音量可随外界情况变革而自动调理。当有呼入呼出信号时，有灯光指示？山幽刹诺姆椒。电源、线路、处理器事情状态都有相应灯光显示，便当检修。如果需要，可以外接蜂鸣器、听筒、耳机、功放等多种设备。在115分贝的情况噪声中，仍能够清晰通话；罢居哂形Ｏ涨蚴褂玫娜峡芍，能用于最苛刻的情况。

扬声器（可选防爆）



具有防尘、防腐、防水的性能，系统的抗噪音能力抵达115分贝，能在卑劣情况下使用。主要参数如下：

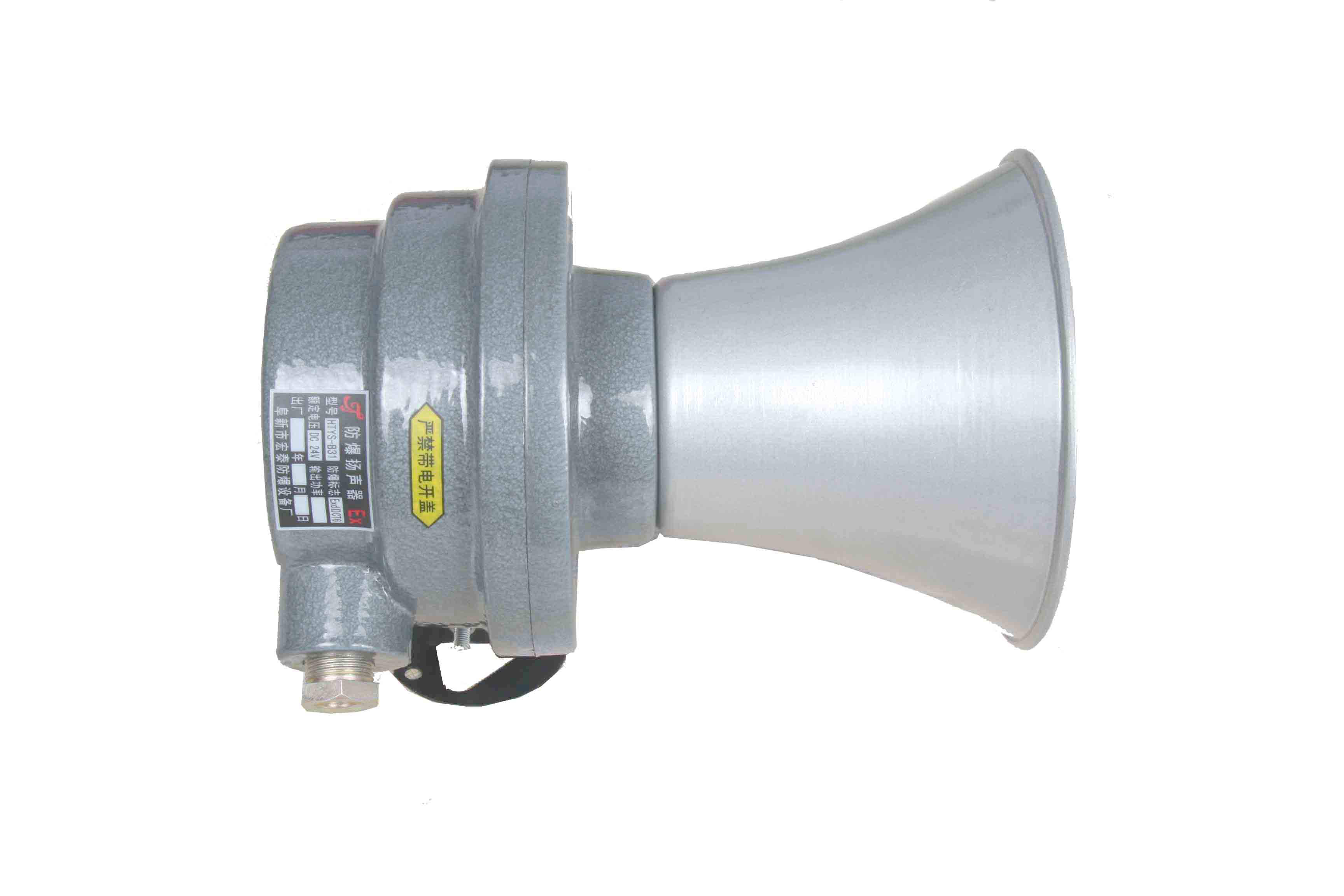

军号扬声器
外壳质料：ABS塑料，防腐化，耐高温
防护品级：不底于IP56
事情温度：-50～+90℃
额定/最大功率：15/20W(30/40W)
标准输入：50/100V
事情功率：15W/7.5W/5W/4W/2W/0.8W可调
          (30W/15W/10W/7.5W/3.5W/2W可调)
声压级：108dB/1W/1m
额定功率声压级：118dB(124dB)
有效频带：330～8000Hz
流传角度（-6dB）：1KHz/4KHz   35^°/130^°
电缆要求：￠6～12mm
箱式扬声器
外壳质料：ABS塑料
防护品级：不底于IP56
事情温度：-20～+90℃
事情功率：10W/8W/6W/3W/2W/1.5W/0.9W/0.5W可调
  声压级：90dB/1W/1m
额定功率声压级：97dB
有效频带：180～14000Hz
流传角度（-6dB）：1KHz/4KHz   50^°/170^°
调理台系统中，IP 话音处理单位接纳免提驻极体话筒/扬声器和手持送话器/扬声器两种方法时，需要接纳yp街机YT1000-EM网关。通过E&M口与YT1000-EM设备相连，注册到YTX6-IP调理系统，作为调理话机。
  显示控制单位按键可以灵活配置作为直接会见键和功效键；可以接纳触摸显示屏模式，用于实现一键到位式的呼叫处理、种种调理；也可以接纳普通显示器、投影屏等；显示控制单位调理界面具备用户状态显示功效，可以正确显示用户的种种状态，包括空闲、通话、振铃及挂机、对方号码、时间等信息。显示控制单位简单便捷、操作友好的显示界面（可以凭据用户的具体应用重新定制）确保了调理指挥的可靠、实时、迅捷。
◆FXS网关
在普通行政办公情况或变电站、发电厂等，可以接纳yp街机FXS网关设备，把普通模拟电话接入IP调理系统。yp街机最大提供单台32路FXS设备。
◆FXO网关
在小容量系统里，可以选用FXO 网关；一侧连接古板PSTN 中继（模拟）和用户，一侧与IP 网连接，通过与IP调理系统配合，实现IP 网与PSTN 的互连互通，将IP 网络与牢固电话网络、移动网络完美结合。
◆中继网关
在大容量系统里，可以利用E1 中继网关；一侧连接古板PSTN 中继（数字）和用户（凭据差别的现场情况可以选用ISDN PRI、一号信令或者七号信令接入），一侧与IP 网连接，通过与IP调理机配合，实现IP 网与PSTN 的互连互通，将IP 网络与牢固电话网络、移动网络完美结合，从而实现关于公网、专网有线、无线用户的综合指挥调理。
◆YT1000-EM网关（电台适配器）
　　石油系统采油站点及钻井现场，无线集群系统是调理指挥中一种重要的指挥调理通信方法，它可迅速实现对位置移动的人员、车辆终端的统一调理。yp街机与海内领先的集群通信厂商相助，可以提供无线集群系统，可实现群呼、组呼、单呼、广播以及分组数据传输业务。
系统在各局域网还可以配置多台电台适配器，电台通过电台适配器接入IP 网络，系统中的各调理台通过网络控制各电台收、发话及波道转换和静噪。
350M模拟无线集群系统可以通过CNG1000-EM网关的E&M与IP调理系统连接，实现统一的通讯调理功效。yp街机研究开发的专门针对集群系统的CNG1000-EM网关，用于将350M模拟无线集群电台接入IP 网络。电台适配器与电台之间的接口包括：发话、收话、PTT 控制和数据通信4类信号。
800M数字无线集群系统可以通过中E1/LAN设备与IP调理系统连接，可以把无线集群用户看成牢固电话用户，实现有线、无线（集群）统一接入，实施联合调理。
　这样，IP调理系统与各级石油调理系统之间可数据共享及互联互动。各子系统作为集成平台的终端注册到平台，由平台实现各终端之间的联动。
六、计划特点
1、调理功效富厚
   yp街机YTX6系列IP调理系统接纳国际领先技术的融合通信一体化平台，该平台集IPPBX、CTI、IVR、ACD、 APP（调理指挥效劳器）等效劳功效于一体，集录音、传真、集会、留言等全套的增值业务于一体，所以硬件平台很是简单，用户只需要购置一台硬件设备即可，无需购置任何第三方设备（如：传真卡、录音卡等）即可实现全套的调理指挥功效。同时也解决了差别网络之间、多套系统之间保存兼容性差、共享性差、重复投资、操作庞大等诸多缺陷。
  单台IP调理系统注册数支持2000线，群呼并发支持100路，在线呼叫支持500路、电话集会支持最大64方。 调理功效强大，包括：
群呼、组呼、直呼、点呼、轮呼、强插、强拆、监听、重拨、多方集会、呼叫坚持、坚持恢复、呼叫期待、呼叫转移、呼叫代接、临时分组、权限控制、调理录音、通话纪录
2、调理台更为先进易用、操作简单
  终端状态信息全部集中在液晶显示器或大型投影仪上，越发直观便当。使用调理台选用触摸屏，将使操作越发简单。通过图形化调理台，能够十分清晰的显示所有调理终端的通信状态，凭据调理台的品级权限治理，高级别调理台可以对初级别的终端进种种调理操作，对牢固分组及临时分组可以进行广播通知或召开集会。
3、高可靠性
  yp街机推荐的通讯产品全部接纳经历了运营实践考验的电信级设备，网络设计充分接纳冗余、备份、热插拔等手段包管从物理层到链路层的网络可靠性，通过多种加密等技术手段包管网络及数据的宁静性。 硬件平台接纳电信级稳定性的嵌入式操作系统能够充分包管各个功效组件协调稳定的运行，主控程序接纳固化方法不会受任何网络病毒的熏染，纵然CTI等效劳器？橹卸弦材馨芑镜牡缁耙滴。 关于主调理中心焦点调理系统也可以异地实时备份，最大限度包管整个系统高可靠性。
4、多级漫衍式调理安排、远程互联
  接纳IP网络作为承载网，调理机、调理台、组网计划完全数字化、IP 化。使得系统的安排不受古板传输网络的限制。IP网络可达的地方就可以进行调理系统的安排，突破了古板调理系统的距离限制。
各分公司建立相对独立的调理子系统，对自己辖区内的生产作业进行指挥控制，总公司建立调理主系统，卖力统一计划治理，并可以进行跨级调理，能够监控所有分公司的调理状况，并统筹安排生产任务。IP调理系统具有识别调理台权限的功效，支持层级式的总调-分调模式进行专网内调理系统的建设，适合组建多级网络。 调理台即可以对本网内的用户进行调理操作，也可直接对上级石油通信网、下级石油通信的调理用户，进行跨网调理。
5、可移动安排、融合古板集群调理通信
  IP调理系统可以配合微波、卫星、WIFI、SCDMA、GSM、集群通信等无线通信网络事情，并且IP调理系统设备体积远远小于古板设备，使得系统具有了古板调理系统不具备的可移动性，能够将整个系统装置到车辆上面，满足应急通信等移动安排需求。
  在面积辽阔、移动性强的单位或区域，可安排移动终端接入调理系统，实现移动中的指挥调理作业，结合石油行业的应用，可以借助无线网络的优势定制开发出更多的移动应用业务，更好的为石油系统效劳。
yp街机自主研发了石油IP调理系统中主要的通讯设备和业务软件产品，具备和其他厂家产品（好比：集群调理、PBX、卫星猫、无线基站）良好的兼容性和互联互通能力。 可以实现有线、无线通信融合，便当专网用户的指挥调理通信。
系统统一编号功效也彻底突破了古板固话分机编号方法，灵活的将远程的无线分机和IP电话都纳入了系统内部分机编号中，对固话分机、远程IP分机以及无线分机进行统一体例短号、统一指挥调理、统一维护治理，并可完美地将调理指挥功效从外地延伸到远端的每一个角落。
6、一体化解决计划。
内部通话零话费;目前许多石油专网用户已经开始在新的语音网建设或原有语音网优化中倾向于使用软交换技术，yp街机除了能提供完整的软交换网络建设计划外，还可以实现石油调理指挥系统＋行政办公系统完美结合的一体化解决计划，可一站式向用户或者集成商交付使用；
  网络内所有分机只需要拨短号即可快速地实现分机通话，不会爆发任何通信用度，可很是轻松地形成一个跨区域的、统一的智能化调理指挥系统。
7、终端类型富厚、可扩展性好
  支持多种信令协议/中继的接入方法，古板信令协议方法包括NO.1信令、ISDN-PRI、 FXO（环路中继）；支持FXS、E&M、E1/LAN等接口；VOIP 信令协议支持标准通用的SIP协议，可以和yp街机及其他厂家标准软交换设备对接，互联互通性好。
    产品装置安排很是便当；系统灵活地融合固话网、IP网和无线网络，支持集中安排、疏散安排的组网方法，支持远程接入、远程调理模式，节点及分机可随时随地任意增减，实现系统改建或扩容。
8、系统计费功效
  系统内置计费软件可提供完善的计费功效，实现系统费率界说，可提供各分机通话详单、分机计费报表等，同时，系统可输出完整的CDR纪录供第三计费软件使用。
9、维护治理便当
