1 概述

目前指挥中心与分支机构之间,已经建数据通信专网
；目前指挥中心与分支机构之间都是通过PSTN进行通信,目前尚没有VOIP电话通信安排。

2 项目需求剖析

本次项目需要凭据IP电话调理系统现有的数据网络和电话系统情况，具体提出解决计划进行整合设计和革新。充分利用现有的IP网络资源，接纳先进成熟的IP语音技术，建设笼罩各个项目点的IP电话网络，实现IP电话调理系统内部免费通话，节省办公用度。同时利用IP语音系统的大宗的增值功效，提高内部的办公效率。

总体需求如下：  l

l在IP调理系统统一治理下,实现分支间的分机直接互通,实时响应,如集会和 广播模式;   l

l在IP调理系统统一治理下分支机构可以通地牢固站出局外地牢固或移动电 话,

l各分支站点,对过VOIP语音网关与无线对讲中继台连接,实现IP调理中心的 指令直接发送到无线对讲终端,相应无线对讲终端也可以通过发送PPT指令,申请与调理指挥中心通话;并且可以调理中心统一治理下,实现各分支机构之间的通话。

3 计划设计

IP电话调理系统系统项目计划设计。通过全网安排相应的IP电话设备（IP调理系统、语音网关等），组建IP电话系统。  设计时接纳现有的网络架构，做到尽量不添置其他网络传输设备，只添置一些IP电话专用设备。同时考虑到IP电话系统的扩展性，满足业务的不绝更新，满足系统的扩容和功效不绝升级的需求。

3.1总体计划拓朴图

3．2结构说明

计划中指挥中心站装置IP调理系统（两套：一主一备），用于所有站点分机注册治理，IP调理台实现发送统一调理指令功效，中心站E1网关与外地PSTN网连接，实现出局需要，中心站FXS语音网关连接普通话机，实现与其它站点互通
；各分支机构，接纳FXS语音网关，连接普通话机，实现全网关IP电话免费互通，及集群互联网关与无线对讲中继台连接，实现无线对讲机与整个调理系统的高度融合，实现调理中心指令能够实时下抵达各无线对讲机终端，相反，无线对讲机终端也可以通地发送PPT键，实现申请与调理中心的通话。

3．3拨号计划

本拨号计划遵行以下计划原则：

A站点之间互通

FXS口分机摘机直接拨打对方IP分机号码,摘机立即实现通话;

B 广播功效

通过中心点，IP调理台，将接收广播的站点分机添加到广播组，在IP调理台上发送广播指令，实现广播功效;

C 集会功效

通过中心点，IP调理台，将接收广播的站点分机添到集会组，在IP调理台上发送集会指令，实现广播功效;

D 出局公网电话(PSTN)

FXS分机摘机直接拨出局前缀号码加牢固电话或者移动电话号码.

3.4调理系统特点介绍

1. 系统容量大：同时注册治理3000部电话，300路同时通话。（适合大型厂矿机关使用）。

2. 全数字化、IP化：调理台、调理机完全数字化、IP化。

3. 调理功效富厚：强接，强拆，强插，监听，转接，群呼，选呼。

4. 调理台简易，灵活：终端状态信息全部集中在液晶显示器或大型投影仪上，越发直观地展示事情状态信息。使用调理台选用触摸屏，操作越发简单。

5. 远程控制治理：使调理员不再局限于调理室内。只要调理员手持支持WIFI的PDA或者智能手机，通过SIP协议注册到调理台调理机，可实现远程调理事情。

6. 全面显示呼叫状态信息：调理界面可实时显示调理中心所有终端的呼叫状态，如：空闲、振铃、通话等。

7. 适应种种调理终端：以号码为终端标识，实现对IP侧，软电话、IP语音网关、IP电话机、E&M设备等
；PSTN侧，手机、固话、小灵通的自由调理。

8. 调理规模全球化：融合了PSTN与IP网络所有资源，使调理资源通过Internet延伸到全世界，不再区分地区和国家。IP调理机可以随时邀请异地专家加入电话集会。

9. 电话集会：广播集会，设置主席等 。

10.通话录音功效：调理员指定通话进行录音 。

11.话单治理：纪录每一个通话信息。

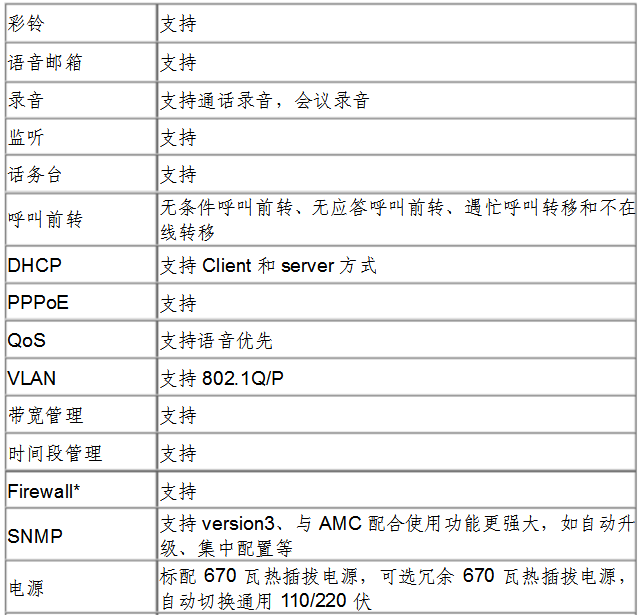

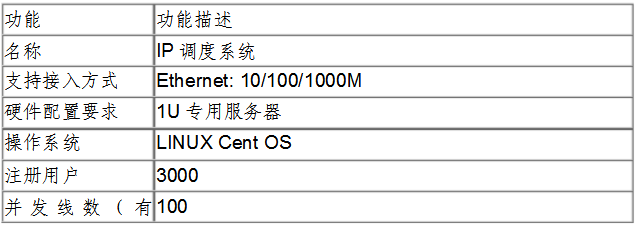

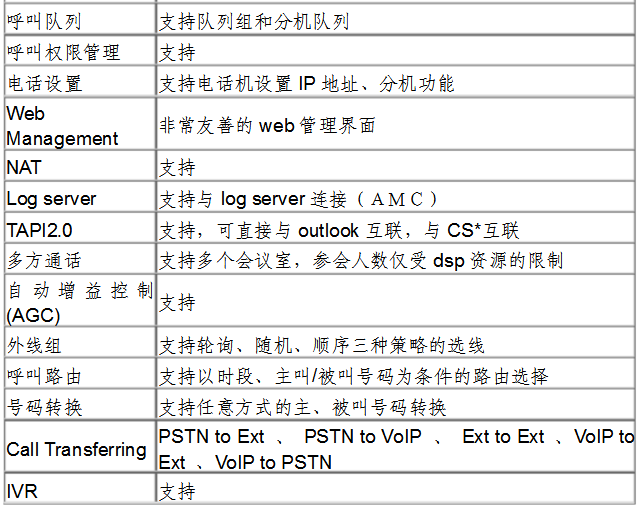

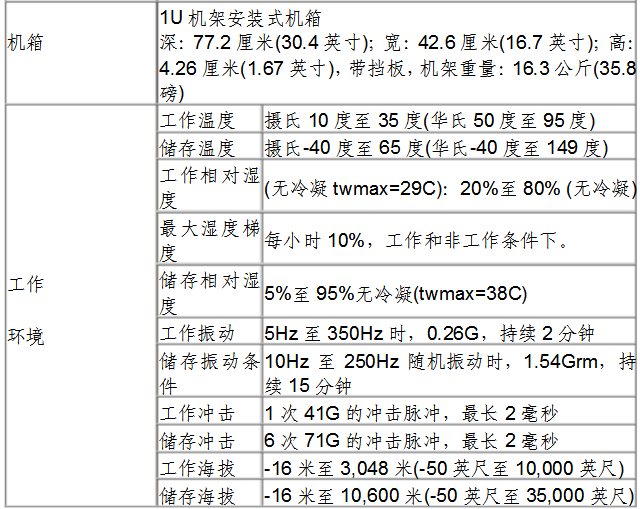

3．5产品规格参数
