综合管廊紧急电话与广播调理系统

2021-01-20 02:18:00

综合管廊紧急电话与广播调理系统

　　　　　　　　　　　　　　　　　　　解

　　　　　　　　　　　　　　　　　　　决

　　　　　　　　　　　　　　　　　　　方

　　　　　　　　　　　　　　　　　　　案

一、系统行业概述 ............................................................................................... 4

二、系统设计依据 ............................................................................................... 5

三、系统设计原则 ............................................................................................... 6

四、系统计划架构图 ........................................................................................... 7

五、系统设计描述 ............................................................................................... 8

1、监控中心 ................................................................................................... 8

2、管廊道内部 ............................................................................................... 9

六、系统主要功效 ............................................................................................. 10

1、调理治理 ................................................................................................. 10

2、紧急电话通话 ......................................................................................... 10

3、广播喊话 ................................................................................................. 11

4、广播音乐 ................................................................................................. 11

5、报警治理 ................................................................................................. 12

6、通话录音 ................................................................................................. 12

7、视频联动 ................................................................................................. 13

七、系统主要优势 ............................................................................................. 13

1、离线对讲功效 ......................................................................................... 13

2、多级治理结构 ......................................................................................... 13

3、融合调理治理 ......................................................................................... 13

4、智能事件检测功效 ................................................................................. 14

5、信号传输优势 ......................................................................................... 15

6、系统高可用性 ......................................................................................... 16

7、焦点价值 ................................................................................................. 17

八、主要设备介绍 ............................................................................................. 17

1、对讲广播调理主控机 ........................................................................... 17

2、多媒体治理控制台 ............................................................................... 19

3、多媒体对讲广播调理软件 ................................................................... 20

4、对讲广播话机 ....................................................................................... 21

5、通信分站主机 ....................................................................................... 22

6、通信分站副机 ....................................................................................... 23

7、防水喇叭 ............................................................................................... 24

一、系统行业概述

都会综合管廊是指在都会地下用于集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共管廊，是一种现代化、科学化、集约化的都会基础设施。都会地下综合管廊的建设能够有效的解决重复开挖路面、架空线网密集、管线事故频发等问题，有利于包管都会宁静、完善都会功效、美化都会景观、增进都会集约高效和转型生长，有利于提高都会综合承载能力和城镇化生长质量，有利于增加公共产品有效投资、拉动社会资本投入、打造经济生长新动力。管廊道作为地下工程，同时管廊内由于运行着种种电力、水利和通信设备管线，使得管廊内部具有极端庞大的电磁情况，这两项条件使到手机信号难以进入到管廊内，因此，管廊内的紧急电话成为了唯一与外界通讯的工具，这就决定了管廊应急电话不可等同于其他的行业电话。它是做为一种通讯包管系统，为管廊内事情人员提供实时、稳定、全程笼罩的通讯需求，包管人员生命工业宁静，确保管廊工程的宁静稳定运行。同时，众多的入廊单位均有着各自的通讯需求，这就使得应急电话必须具备与外界相互拨打的通讯能力，同时必须能兼容各个入廊单位的呼叫需求。 yp街机管廊道紧急电话和广播调理系统解决计划是yp街机公司推出的新一代集于紧急电话对讲、广播和治理调理的综合治理系统，它接纳领先的网络音频技术，布设在管廊内的通信分机节点均接纳网络进行通信的信号传输，是一套纯数字传输的对讲广播系统。解决了古板对讲广播系统保存的传输距离限制、多级治理、易受滋扰、稳定性差、语音效果不清晰、回音、杂音、嚣叫等问题。

系统结构稳定，组网灵活，只需将设备接入内部网络即可构乐成能强大的数字化通讯系统，可实现盘算机网络﹑紧急求助、配景音乐、视频监控﹑公共广播的融合应用，还可以扩展到公共电话网络、视频集会系统等应用。本计划将对讲电话系统、广播放音系统、报警系统进行了融合统一，通过自主研发的控制软件即可轻松实现上述功效的操作，简化了治理人员的事情量，为管廊内的通信需求提供稳定可靠的包管。

二、系统设计依据

uYDT 1127-2001《No.7信令与IP互通的技术要求》

uYDT 1203-2002《No.7信令与IP的信令网关设备技术规范》

uYDT 1263-2003《基于IP的网络与古板电信网互通的技术要求》

uYDT1071-2006《IP电话网关设备技术要求》

uYDT1264-2003《IP电话传真业务总体技术要求（第二阶段）》

uYDT1390-2005《基于软交换的应用效劳器设备技术要求》

uYDT1516-2006IP《智能终端设备技术要求-IP 电话终端》

uGA/T75-94《中华人民共和国公共宁静标准-宁静防备工程程序与要求》

uGAXX-1999《中华人民共和国公共宁静行业标准-宁静防备工程验收规范》

uGBJ42-81《工业企业通信设计规范》

uGB2887-89《盘算机园地技术条件》

uGB《中华人民共和国国家标准-宁静防备工程程序与要求》

uGA308-2001《中华人民共和国公共宁静行业标准-宁静防备系统验收规则》

三、系统设计原

u 可靠性

确保系统在运行期间不间断事情，成熟的软交换技术、工业级的设计和嵌入式的操作系统进一步增强系统的稳定性；

u先进性

这套系统是经过多年的研发，和多条项目的实际经验，结合业主和设计院的名贵意见，我们不绝提升，通过多年的经验积累进行完善，目前在全国各地都有乐成的案例；

u兼容性

我们接纳的是SIP协议的软交换系统，是一套开发的系统，后期其他的厂家只要凭据国际主流是SIP协议设计，就可以加入我们的系统，兼容性很是强，让使用方没有后顾之忧；

u扩展性

我们在设计上，考虑到管廊道内后期的其他业务需求，预留了视频监控、烟雾探测、消防报警、事件检测等功效接口，为用户提供高性价比的后期业务接入；

四、系统计划架构图

如上图，在监控中心装置架设我司自主产品主控机、对讲广播控制台和对讲广播话机，设备接入监控中心的网络。在管廊道内装置布放通信分站主机（紧急电话箱）和分机，通信主机在管廊道内按顺序接纳光纤进行直连，当有多个管廊道接入时，各个通信主机节点依次相连形成环网，环网与监控中心网络连接，确保了管廊道内每个通信主机和分机的通信网络的冗余和高可用性，实现了管廊道内紧急电话作为主要通信方法的可靠包管。

五系统设计描述

凭据管廊道的实际情况，克服以前系统缺陷缺乏，继续各系统的优点，结合目今的技术生长和治理要求，我方设计一套专业集成管廊道紧急电话与广播调理系统，系统整体组网架构简单可靠，节点之间接纳光纤进行连接，形成环形组网方法，同时广播扬声器信号与紧急电话信号均通过光前进行传输，使得系统在设备安排和线路铺设方面均比古板计划越发简单高效，且具有故障实时显示告警功效，极大的简化了运维和治理人员的事情量，全面包管管廊道内事情人员的生命工业宁静，有力地支撑了治理事情人员的日常事情。

系统设计主要有以下几个部分：

1 、监控中心

在监控中心设置1套对讲广播治理主控机设备，实现对管廊道全段所有对讲电话设备与广播设备的注册配置、号码分派、交换处理、路由中继、权限治理、存储录音、盘问治理功效等；主控机具备对讲广播系统的统一调理与治理，实现对前端设备的分区治理、终端状态、调理操作、排队行列、音乐治理、广播治理、集会治理、通讯录治理、短信治理等功效；具有常用的对讲、喊话、拆讲、插讲、监听等常用调理功效。对讲广播话机可独立于治理控制台事情，提倡对讲与广播功效；装置电话接入网关设备，实现内部对讲广播系统与外部电话的相互通话。包管管廊道内部与外界的通讯。

2 、管廊道内部

紧急电话的安排：管廊内按一定间隔设置紧急电话箱，使管廊全程具备紧急通话能力，考虑到管廊内各个应用舱传输着种种信号和质料，因此在管廊内的所有紧急电话设备应具备工业级的防水防尘、抗腐化和抗氧化能力，同时，关于布设在燃气舱内的紧急电话具备防爆功效。

由于管廊内部情况的庞大性，手机信号难以稳定接收到，因此紧急电话系统作为管廊内主要的通信方法，必须具备高度的稳定性和冗余特性。为此，我们在进行计划设计时，对管廊内的所有紧急电话设备节点接纳环形组网，对燃气舱提供防爆功效的设备，对污水、都会用水舱提供高品级防水防腐化的紧急电话设备，凭据差别的舱内情况进行差别的设备选型，确保了整套系统的稳定运行。同时，环形组网方法能最洪流平的包管各个应用舱内紧急电话的可用性，当单个设备节点的网络泛起异常时，不影响其他节点的正常通信和使用。

广播系统：接纳防水喇叭作为广播系统的扬声器，管廊内按一定间隔装置一个扬声器，确保放音效果在管廊内能够进行全程笼罩，防水喇叭与紧急电话箱进行连接，通过紧急电话箱提供网络广播信号。我方提供的广播系统具有智能休眠和叫醒功效，实时检测来自监控中心的控制主机的广播信号，当无信号输入时，

广播系统自动进入休眠状态，当有信号输入时，广播系统自动启动并进行广播放音，智能的自动休眠和叫醒功效极大的减少了设备通电待机的时间，极大延长了实际使用寿命。能够为管廊道提供比通例品牌广播多几倍的真实使用时间。

六、系统主要功效

1、调理治理

u治理？椋

对讲治理、广播喊话、广播音乐、报警治理、通话治理、视频联动。

u分区治理：

可按区域漫衍或业务结构设定多个治理分区，自动生身分区广播号码，可对天职区进行广播喊话或播放音乐，可以设定分区独立治理。

u终端治理：可直观显示每个分区的对讲或广播治理终端状态，可显示号码、名称、事情、与谁通话等状态。

u排队治理：可显示来电信息，顺序排队显示，保存20条最近通讯纪录。

u调理功效：呼叫对讲、通话挂断、插讲通话、通话拆讲、广播喊话、文字广播、现场监听。

2、紧急电话通话

u有线对讲：管廊对讲，一键呼叫，免提对讲，定向拾音，对讲优先于音乐广播，对讲、广播、音乐一体化，支持报警接入。

u无线对讲：实现基于WIFI等网络下的无线对讲

u移动对讲：实现基于WIFI、3G/4G等网络下的无线对讲，可实现内部相同，与监控中心的相同对讲。

u离线对讲：当主控机的网络异常时，对讲话机与管廊内的紧急电话依然能进行拨打和通话

u呼叫组接：可设定多个号码为一个接听组，统一对外一个总号，实现多人的同时处理。

3、广播喊话

u单个喊话：可对前端任何一台紧急电话或广播设备进行远程喊话。

u分区喊话：可对前端任何分区紧急电话或广播设备进行远程喊话。

u全线喊话：可对前端任何紧急电话或广播设备进行远程喊话。

u文字广播：可对前端任何紧急电话或广播设备进行远程文字广播喊话。

u拔号广播：话机、无线手持可对任何紧急电话或广播设备进行广播喊话。

u触发广播：话机、无线手持可对任何紧急电话或广播设备进行触发广播。

4、广播喊话

u音乐文件：上传、治理所需要播放的音频文件。

u花样转换：上传音频文件自动转换为统一的音频花样。

u播放列表：可凭据类型和需要设定差别作风的播放列表。

u手工广播：可手动开启、停止设定的播放任务。

u准时广播：可设定7*24小时的全自动准时播放任务。

u触发广播：可通过拔号、报警等触发信号执行播放任务。

u音量独立：设备广播音量独立于对讲音量，更适合现场需要。

u音乐恢复：对讲终端对讲通话结束后自动恢复广播音乐播放。

5、报警治理

u报警提示：紧急电话箱具有一键报警功效，接收到报警弹出窗口处理提醒，报警声提醒。

u报警视频：紧急电话箱具有一键报警功效，接收到报警自动关联切换显示失事件现场的视频监控图像。

u报警处理：可人工挂号报警原因，或选择常用报警原因挂号。

u报警纪录：报警处理后自动生成报警治理纪录，可便当后期检察。

u报警监听：接收到报警后自动开启对现场的实时监听，并进行录音。

u报表输出：对爆发的报警纪录进行统计剖析，生成报表或打印。

6、通话录音

u 纪录盘问：对所有的通话纪录进行盘问，可通过主叫号码、被叫号码、通话时间、通话类型进行盘问。

u录音盘问：对所有的通话录音进行盘问，可通过主叫号码、被叫号码、通话时间、通话类型进行盘问。

7、视频联动

u对讲联动：对讲来电时自动联动显示对应的2个视频监控图像。

u求助联动：求助来电时自动联动显示对应的2个视频监控图像。

u报警联动：收到报警时自动联动显示对应的2个视频监控图像。

u事件检测联动：收到预警时自动联动显示对应的2个视频监控图像。

七、系统主要优势

1、离线对讲功效

当管廊内的主干光纤中断时，与治理中心的主控机连接不上，紧急电话处于离线状态，特有的离线功效可以包管紧急电话节点与中心对讲话机的通讯，手动呼叫不会受影响，从而最洪流平地为管廊内事情人员提供与治理中心的通信包管。

2、多级治理结构

我方系统特有的灵活的权限控制功效可以凭据差别账户进行权限设置，灵活满足综合管廊治理中心各级事情人员的治理和调理需求，切合综合管廊治理中心对管廊内部情况可监可控的要求。

3、融合调理治理

系统融合了以对讲通话、广播喊话、配景音乐、调理操作为主要功效，扩展了预警广播、报警治理、集会治理、通话治理、视频联动、事件检测、短消息、通讯录等高速公路目今种种实用功效，接纳专业的对讲广播调理治理软件，接纳自动化、智能化、人性化的操作设计，大大提高了综合管廊中心治理人员的事情效率，实现了发明问题，处理问题，纪录问题，事件检测告警的自动化处理。

4、智能事件检测功效

事件检测剖析软件是我方拥有独家专利技术的应用软件，通过精确的数据收罗技术和焦点算法，将差别应用场景的移动画面数据进行统计归纳，凭据行业需求形成用户报表。数据团队旨在从数据剖析转换中为用户寻找具有焦点价值的数据指标并进行剖析和泛起，对凌驾条件规模的数据参数进行自动告警。

目前我方的事件检测剖析软件已广泛应用于景区、广场、趁魅站、机场和商业中心等行业，凭借焦点的算法技术为用户提供基于数据剖析的决策依据。

由于管廊道内部具有电磁情况庞大、空气含氧量不确定等特点，决定了大部分事情时间内管廊道内将处于无人状态，因此，各个管廊应用舱的系统、管道、设备的运行状态急需有智能化的计划进行检测和预警。我方提供的事件检测剖析软件能够进行灵活的条件设置，对差别应用舱内关注的指标参数进行剖析转换，成为我方能够收罗和检测的数据。例如烟雾预警，当管廊内泛起烟雾时，系统在检测到烟雾数据时，通太过析和判断，自动在控制台进行界面提醒和放音告警，以便实时处理。其他应用预警包括行人走动、管道液体溢出、气体喷射、管舱爆炸等异常情况。通过实时高效的数据剖析和预警，将管廊道内突发事件造成的损失降到最低，全面包管综合管廊内系统设备的稳定运行。

5、信号传输优势

本计划的设备节点接纳由我方自主研发和生产制造的HN系列工业交换机进行信号传输，HN系列工业级交换机经过多年的项目验证和版本更新，具备高度的稳定性，在严酷的工业情况下依然能正常稳定运行。HN系列工业交换机具备环型组网功效，完美支持高速公路、隧道、管廊道等场景的紧急电话计划组网，确保整个计划具有最佳的抗单点故障效果，实现系统冗余。优势特点如下：

u型号笼罩提供百兆/千兆光口和百兆/千兆电口

u支持命令行界面（CLI），便当快速配置主要治理功效，支持自愈环网协议（自愈时间<20ms）、STP、RSTP以及MSTP以太网冗余

uIGMP Snooping和GMRP过滤多播流量

u支持基于端口的VLAN，IEEE 802.1Q VLAN和GVRP协议，简易网络计划，端口镜像

u支持Ethernet/IP 和 Modbus/TCP协议用于设备治理和控制

u带宽治理:支持端口聚合,端口限速,广播风暴抑制

u支持QoS和ToS/DiffServ，用于流量控制和治理

u支持链路聚合，优化带宽利用率

u支持SNMPv3、IEEE 802.1X、 HTTPS和SSH，增强网络宁静性

u接纳RMON有效提升网络监测和预测能力

u支持带宽治理，确保网络稳定性

u支持基于MAC地点的端口锁定，避免不法入侵

u通过E-mail和继电器输出，实现自动报警

6、系统高可用性

本计划的紧急电话和广播信号均接纳IP数字信号进行传输，摒弃古板的程控电话需要铺设大宗模拟电话线的事情和难以排查的故障危害，传输介质接纳专用光纤网络进行传输，使得整体系统具备高传输速度和高稳定性，关于后续系统扩容增量具有极大的扩展空间。管廊内所有紧急电话节点均接纳光纤网络串联，紧急电话设备节点依次连接，整体形成环形自愈网结构，纵然单点泛起故障依然不影响其他节点的运行和使用。极大的包管了管廊内部的通信能力。

7、焦点价值

我方提供的系统计划是以为用户提升价值为焦点追求，关于管廊内部的事情人员：系统能够播放配景音乐和情况优化，异常情况时的广播放音指引和疏导。系统具备扩展支持外线电话（拨打市话和企业内部分机）的功效，灵活满足管廊治理中心的通讯业务需求。并且系统具有事件检测功效，包管报警和处理历程的实时高效，全面包管行车人员的生命工业宁静。关于系统的维护人员来说，我司计划的设计能够实现：

u设备数量简化

u线路铺设简化

u故障智能显示

u实现轻松维护

作为管廊的治理人员，系统能够进行多级监控、统一治理和调理，切合目今减员增效的生长趋势，从而实现降低运营和治理本钱的生长价值观。

八、主要设备介绍

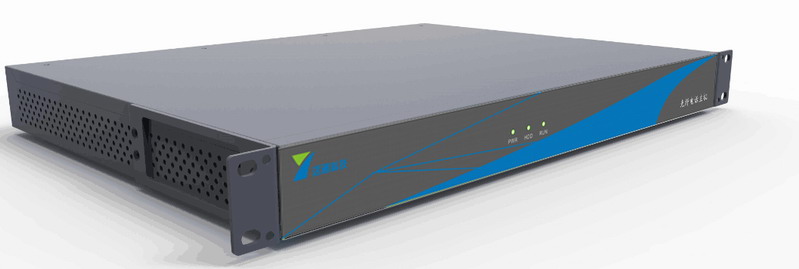

1、 对讲广播调理主控机

u基于NGN架构，国际标准的SIP协议，具有极好的兼容性和功效可扩展性；

u接纳嵌入式的结构，机架式设计(1U)，LIUX操作系统，不怕病毒侵扰，高稳定性和高可靠性；

u可实现“对讲广播主控机+多媒体控制台”思路，灵活实现语音对讲、广播通知、配景音乐、音频集会、无线对讲接入等功效，可实现多级架构治理，满足高速公路多级治理、中心治理的应用；

u焦点功效：分区配置、终端配置、路由配置、中继配置、寻线组配置、号码剖析、通话纪录盘问、通话录音盘问、可选报警治理、视频联动功效等（需要单独授权）；

u用户接入：最多支持16用户多媒体控制台接入治理（默认含1个授权接入，其它需要单独授权）；
