隧道光纤传输紧急电话系统与有线广播系统

集中控制

技术计划

目   录

第一节 工程概述...........................................................3

第二节 高速公路隧道监控系统紧急电话广播系统组成与网络结构 ..................3

一、系统组成 .............................................................3

二、系统网络结构..........................................................4

第三节 N-TS型紧急电话广播系统的主要特点及优势 .....................................5

一、多种组网结构、满足设计要求 ............................................5

二、1+1优秀的组网战略、零紧急电话故障通报.............................................................................6

三、光缆故障自动报警、便于维护 ...........................................6

四、与隧道广播系统合二为一、统一控制治理 ..................................6

五、系统网管与远程维护....................................................6

六、智能化统计与盘问 .....................................................7

七、优秀的检测要领 .......................................................7

第四节、N-TS型紧急电话控制台、电话分机、广播系统功效 .................................................. 8

一、制台主机主要功效 .....................................................8

二、路侧分机/隧道分机主要功效： .............................................................................................. 10

三、广播系统功效 ........................................................11

第五节：分机结构、分机事情情况 ...........................................13

一、分机结构............................................................ 13

二、分机事情情况 ............................................................................................................................. 13

第六节 N-TS型紧急电话广播系统主要技术性能指标..................................................................14

一、分机主要技术性能指标： .........................................................................................................14

二、控制台设备主要技术性能指标：.............................................................................................. 14

三、有线广播

第七节 ...............................................................15

二、操作治理盘算机.................................................... 16

四、 打印机...................................................................................................................................... 16

五、数字录音 .................................................................................................................................. 17

六、值班电话机 ...............................................................................................................................17

第一节 工程概述

高速公路隧道监控工程,紧急电话有线广播系统是为行驶在公路上的驾驶员在泛起交通事故时提供紧抢救援的专用通信系统，同时也是公路监控系统收集门路上车辆故障及交通事故信息，监控门路运行情况的主要设备。

本文为XX高速公路隧道监控工程紧急电话有线广播提供了一个良好的解决计划,工程推荐接纳N-TS型光纤紧急电话广播系统,它是公司推出的紧急电话有线广播合二为一的综合通信平台，即紧急电话和有线广播适用一套软件（同一操作画面进行接警和广播并接入以太网三层交换 机，对其他子系统的数据请求提供支持或联动），适用传输光纤，共用光收发器，功效上有相互独立，互不影响。

本工程在隧道治理站设置紧急电话有线广播集中控制台，卖力治理隧道内外紧急电话及广播系统的监控与控制。紧急电话控制台和有线广播控制台适用。 隧道紧急电话和广播系统的供电方法接纳就近取电方法，由隧道洞内四周的配电房的AC220V交流电源进行供电，或就近配电箱取电。洞口立柱式紧急电话分机的供电方法为电池供电（太阳能电池和其他可重复充电电池），或从隧道口最近取AC220V进行供电

第二节 X高速公路高速公路紧急电话广播系统组成与网络结构

一、系统组成

本工程紧急电话广播系统主要由紧急电话有线广播控制台、紧急电话分机、扬声器、功率放大器、通信光缆和电源电缆等组成：

   其中紧急电话及有线广播事情站：主要由电脑事情站再配备WINDOWS

操作系统、ETS8.5版软件以及其他应用软件。

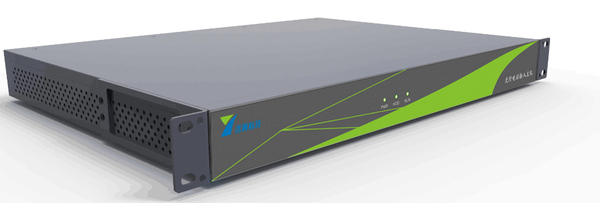

紧急电话有线广播控制台设备：主要包括系统紧急电话和广播系统二合一的控制主机（N-TS/M）、接警指定电话机、打印机、光配线架、麦克风、广播信源设备、录音设备、防雷电源箱等；

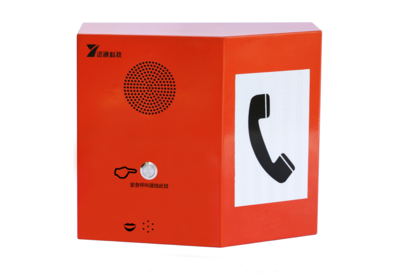

紧急电话分机设备：主要包括隧道型紧急电话、立柱型洞外紧急电话分机。

功率放大器：60W-120W、功率控制器组成，定压70V，110V输出。

扬声器：强指向喇叭，功率25W、15W。

通信光缆：传输介质接纳G.652单模光缆，用1芯光纤利用波分复用方法将相隔的紧急电话主机串联成4芯自愈环网，紧急电话与有线广播共用一芯光纤传输。

电源电缆：规格差别的电力电缆；



二、系统网络结构

1. 光网结构；传输介质接纳G.652单模光缆，用1芯光纤利用波分复用方法将相隔 的紧急电话主机串联成4芯自愈环网，紧急电话与有线广播共用一芯光纤传输，组成稳定网络结构,包管系统的稳定性。

2. 广播分区；紧急电话系统跟有线广播系统可在同一时间呼叫，互不滋扰，隧道内紧急电话既可向监控中心通报紧急事件信息，又可监听隧道内隧道广播效果，在监控中心可对广播进行单个呼叫、片呼、全呼，音量调理、音频信号由紧急电话的音频控制器输出,广播功放直接接纳RVV电缆线跟强指向喇叭相连。 每个紧急电话和功放？榫形ㄒ坏囊桓龅氐懵，隧道内15W扬声器；隧道外接纳25W号防水角杨声器

3．二级治理方法：本系统紧急电话可以任意组网，将若干个路段的紧急电话组成一个统一的紧急电话二级或多级监控网，实行统一的网络治理。在上级网管中心（或省监控中心）可以实现“只监不控”和“又监又控”两种监管模式。

同时维护人员可以通过因特网对各分中心的紧急电话设备进行远程维护。

4．紧急电话设置；隧道内按200米间隔设置一个紧急电话通话柱。并在每个隧道口（出口约10米处）设置1套紧急电话通话柱。  隧道内有线广播系统扬声器每间隔约50m-100米装置一个，面向行车偏向装置。隧道外扬声器可装置在监控系统的摄像机立柱上，朝向划分指向2个偏向。功率放大器接纳近端放大方法。功率放大器与紧急电话分机共用同一个洞室，或直接装置在紧急电话箱内。



5．广播控制方法； 由于接纳紧急电话和广播系统集中控制方法，在隧道中无需敷设从中心到功放的信号电缆，中心广播信号通过紧急电话的传输通道控制每个功放，在每个紧急电话处将信号转换传输给紧急电话就近的功放。每个功放可驱动4个30W扬声器或6个20扬声器，扬声器和功放电缆接纳2×1.5规格电缆或类似电缆。

6．广播录音；麦克风录音从控制台主机直接引线到录音卡上，接纳数字录音方法录音。录音文件存放在盘算机硬盘上。

7．系统供电；隧道紧急电话和广播系统的供电方法接纳就近取电方法，由隧道洞内四周的配电房的AC220V交流电源进行供电，由隧道变电所的UPS配电箱引出的电源电缆对紧急电话分机和广播功放供电。

第三节型紧急电话广播系统的主要特点及优势

YT-SDET型光纤紧急电话系统的隧道分性能输出隧道广播控制信号，外接广播功放能直接驱动强指向扬声器。此时隧道紧急电话分机和隧道广播能同时事情，分中心能对隧道广播进行“程控”广播和检测。

一、多种组网结构、满足设计要求

YT-SDET型光纤紧急电话系统的隧道分性能输出隧道广播控制信号，外接广播功放能直接驱动强指向扬声器。此时隧道紧急电话分机和隧道广播能同时事情，分中心能对隧道广播进行“程控”广播和检测。

型紧急电话系统有多种组网计划，一是单纤串接结构，二是双纤自愈环结构，三是1+1光纤并联结构；四是双1+1光纤并联自愈环结构；  第一种结构只需要占用1根光纤，所有紧急电话级联串接在该根光纤上；第二种结构占用两根光纤，接纳“单纤双向传输，双纤自愈环网”；第三种结构用1根纤沿途紧急电话不同并接，另一根纤不同冗余。第四种结构接纳4芯光纤中的2芯划离开对连接，组成双1+1光纤并联自愈环结构。

这四种结构各有特色，可凭据具体情况接纳。



二、1+1优秀的组网战略、零紧急电话故障通报

接纳1+1光纤并联结构后，通过无源器件将光信号在沿途的紧急电话分光耦合，使沿途紧急电话并接在光纤主干缆上，可彻底解决紧急电话故障的相互影响问题。另外为避免主干光纤故障对系统通信的破坏，系统接纳1根光纤作线路冗余。在此特别强调的是，我公司的光纤传输接纳波分复用的单纤双向技术，也就是说用一根纤解决信号的两个偏向传输问题,目前有些其他的紧急电话厂家接纳单纤单向传输，要抵达这种组网战略，至少需要2+2共4芯光纤，如果在设计时接纳2+2自愈环结构，我公司也可降级接纳简单的单纤单向传输技术，同时在不降级系统任何性能的基础上满足设计要求。

由于接纳无源并接，这种组网战略在可靠性上大大的优于串接结构的“双纤自愈环网”。是光纤紧急电话质的奔腾。

三、光缆故障自动报警、便于维护

yp街机光纤紧急电话可有效的检测主干光纤的通信状况，在主干光纤中断时通过备用纤向中心报送故障信息。并在PC机地图的光纤故障区段作故障标示，可便当光纤故障的排查和维护。

四、与隧道广播系统合二为一、统一控制治理

YT-SDET型光纤紧急电话系统的隧道分性能输出隧道广播控制信号，外接广播功放能直接驱动强指向扬声器。此时隧道紧急电话分机和隧道广播能同时事情，分中心能对隧道广播进行“程控”广播和检测。

五、系统网管与远程维护

YT-SDET 型光纤紧急电话系统可以任意组网，将若干个路段的紧急电话组成一个统一的紧急电话二级或多级监控网，实行统一的网络治理。加入组网的紧急电话系统可以是非NY系列系统。在上级网管中心（或省监控中心）可以实现“监视”和“监控”两种监管模式。同时维护人员可以通过因特网对各分中心的紧急电话设备进行远程维护。

六、智能化统计与盘问

值班员可以在操作治理盘算机（PC）上对交通事故和设备故障进行种种统计盘问，可以凭据时间、所在、事故类型、车辆类型、或设备故障类型等综合因素进行分类统计盘问，统计盘问结果按种种图表（表格、柱状图、圆饼图等）形式显示、打印输出。通过对紧急电话设备的盘问可以随时掌握系统整体运行的情况，通过对交通事故的盘问可以实时了解门路的交通状况。

七、优秀的检测要领

检测要领（巡检或全检）是否优秀，将直接关系到紧急电话系统的性能。目前险些所有厂家的紧急电话系统都接纳逐个发送检测码流，逐个期待检测结果的要领，这种要领的缺乏之处是给系统通信造成梗塞，做不到功效要求“对所有紧急电话都是不闭塞的”这一条，另外全检测一轮紧急电话的时间耗时太长，有时不得不安排在凌晨0点检测。

yp街机接纳短协议，并且在全检时接纳广播+时间触发算法，有效的解决了系统的全检上述问题；控制主机只需要发送一条全检指令，所有紧急电话即时响应，系统通过时间因子触发分机将检测结果发送到控制中心。上百部紧急电话只需要不到6秒的时间完成。

八、独具特色的分机防雷技术

YT-SDET 型光纤紧急电话路侧分机的底部设有一个融纤盒内置防雷？，提供专门的；そ拥睾褪虑榻拥囟俗，并装有特制的电子防雷？。这种电子？槭“凭据按雷电能量品级差别提供差别的泄放回路原理”而专门设计的， 接纳了多种高性能的进口防雷器件。凭据路侧紧急电话的特殊使用情况设计了四级防护，每一级都设计成一个放电回路环，按雷电能量级别的差别接纳了差别参数的高性能防雷器件，包括种种最先进的放电管、压敏器件、感应线圈等。特别设计的残压吸收电路，任何一个防雷器件的末端都有一个剩余电压，称之为雷电残压。较高的雷电残压不可制止的会对设备爆发危害。N-TS系列路侧分机在控制电路板（又称分机盘）的对外接口处均设计了一个雷电残压吸收电路，利用种种高灵敏度器件感应和吸收残压，有效地缓解了雷电残压对设备的危害。经过重复实验和大宗的沿海高雷区工程实践，防雷效果明显。

第五节、YT-SDET型紧急电话控制台、电话分机、广播系统功效

一、制台主机主要功效

1、能够接受统领区段路侧紧急电话分机发出的呼叫。主呼紧急电话识别可显示在控制台上。

2、菜单显示内容主要包括有：信号区段桩号；信号发送时间；事故类型；资助内容；效劳项目信息；操作员可用键盘或鼠标器输入信息。

3、紧急电话控制台可以自动录音功效，录音接纳数字录音、分事件存储在硬盘上，录音时有剩余存贮时间提示，回放通过键盘操作完成。自动打印、振铃并备有二个串行通信接口。

4、值班员可在中心呼叫任意一部隧道内的紧急电话分机，呼叫操作只需要用鼠标双击桌面上的图标即可进行，在值班员摘机后自动建立起双工通话。

5、能进行系统的人工和自动测试，并可自动显示系统测试结果。

6、能贮存和显示同时爆发的呼叫。

7、可以中断和坚持呼叫分机的接续。

8、隧道站紧急电话控制台盘算机与监控分中心紧急电话控制台盘算机，同时接纳局域网方法与监控盘算机网络相联，可实时将紧急电话系统种种数据输入监控分中心盘算机网络。传输的信息内容至少包括以下内容：

① 紧急电话系统的事情状态（正常、测试、故障）；

② 路侧紧急电话的编号、桩号、及其对应的状态、测试结果；

③ 紧急电话控制台与路侧紧急电话的联系状态（接通、坚持、断开以及通话中）。

9、紧急电话控制台应能切换显示、盘问、操作（接通、坚持、断开、通话等）统领规模的紧急电话分机。

10、操作员可通过紧急电话键盘及监视器，实现与紧急电话盘算机的人机对话。 11、紧急电话控制台盘算机接纳WINDOWS2000/XP操作窗口,界面、屏显地图、操作菜单全汉化。系统种种参数设置在盘算机上进行。远程维护、软件升级和系统扩容等均可以在线完成 。

12、紧急电话控制台系统应具有对局部路段事故率和局部时间段事故率的统计报表功效。

13、所有分机呼叫无闭塞，当有多个分机爆发呼叫时，能够自动排队，并显示呼叫排队分机的名称等. 排队呼叫时按先到先处理原则进行，也可以同时任意处理二个分机

14、值班纪录：本班次全部事件、故障、告警测试及输入信息，适合治理人员交接班、复核治理模式。

15、系统设置多级治理口令（值班员级、治理员级、配置员级），种种文件、录音等值班员级别不可随便删除。

16、屏显地图应按比例显示地图简图，重要地段应具有局部放大功效。

17、紧急电话机撞击、损坏、开门等状态，中心可立即显示声光报警信号。交通事故用户分机呼叫报警时及分机被盗、破坏、故障时自动报警时，电子地图上立即泛起该分机的现场图像， 可以看到报警者，也可以看到此分机上下行偏向20米以内的路面情况，实现可视对话，监控中心控制台可以准确判断事故性质，迅速处理故障，图像可以在电脑中纪录存储，智能化盘问统计，为事故处理提供有利证据，全线监控。

18、现区段设备容量内路侧紧急电话机设备的变换、增减可通过人机命令简单操作实现。

19、系提供全中文界面，在所有界面都有资助按钮，所有界面都提供鼠标和快捷键操作以适应差别操作习惯的用户。

20、系统控制主机接纳热备用设计，主用系统泛起故障时，备用系统能实时投入事情，确保系统不中断通信。

21、当操作治理盘算机（PC）泛起故障时，系统能够维持基本通话功效，并存储此间爆发的呼叫信息。

22、值班员能够随时对分机进行种种检测，包括单个分机检测，部分分机检测和全部分机巡回检测。检测可以随时进行，也可以准时进行。检测结果可以准时间、所在、设备故障类型等要素进行统计盘问，并将结果显示、打印输出。

23、操作治理盘算机可以对交通事故纪录进行种种统计盘问，可以准时间、所在、事故类型、车辆类型、事故严重水平等要素进行综合统计盘问。统计盘问结果可以用差别形式（表格、柱状图、圆饼图）显示、打印输出。

24、操作治理盘算机软件设置了二级（或二级以上的）口令治理，操作员级和维护员级。能够有效的避免非授权操作和误操作。

25、操作治理盘算机在接警通话的同时能够实时进行数字录音，录音时间长（大于5000H/80G），花样压缩，并可以按种种条件进行查找、回放等。

26、能够提供种种通信接口（RS232 / RS485 / RJ45）等）与监控系统盘算机相连，开放通信协议，实时将紧急电话系统的事情状态信息传送到监控系统盘算机。也可以通过互联网进行远程维护。

27、能够与其他多条高速公路联网，组成紧急电话ETS网管系统。网管中心可以对各分中心的紧急电话系统实行“监视”和“监控”两种控制模式，动态掌握全省紧急电话运行情况。

28、隧道广播与隧道紧急电话合二为一，统一控制治理，提高设备利用率。

29、能实时提供隧道呼叫分机的种种信息与隧道摄象机联动，在隧道泛起突发事件时自动将摄象机瞄准现场。

30、隧道广播语音可预先录制存放在盘算机中,需要时通过盘算机的音频输出线直接向广播喇叭播放录音。

31、系统插入视频监控？楹，可以在监控中心控制台看到呼叫者的图象，也可以看到全路段门路运行的图象。

二、路侧分机/隧道分机主要功效：

1. 紧急电话用户可直接与紧急电话控制台的话务员进行通信联系，按键通话(通话操 作简便)

2. 使用者按下分机按钮后分性能自动向监控中心控制台主机发出呼叫，并传送本机 公里标号、上下行偏向等基本信息。

3. 每个紧急电话都有一个唯一的地点码用于上传控制中心，确定呼叫位置和接收呼 叫、检测。

4. 控制台值班员应答后能够实时建立全双工通话。

5. 控制台能够与任意2部紧急电话分机同时通话。

6. 能够接受控制台主机发出的检测命令，实时检查分机并把检测结果发送到控制台 主机。

7. 任何l部或多部紧急电话失效或受损，不应影响其它紧急电话与控制台的通话。

8. 分机在呼叫时能自动发出语音提示，报告系统事情状态。

9. 能够接受控制台主机的种种呼叫，并在控制台挂机后自动释放电路。

10. 通话时语音清晰，声音嘹亮，无回授啸叫。

11. 当分机遭到破坏（例如门被不法开启）或电池欠压，线路故障等，分性能够自动 向控制台主机发出报警信息。

12. 能自动进入通话和待机事情状态，减少功耗。

13. 接纳太阳能供电，节能环保。

14. 分机接纳了多种雷电防护步伐，具有良好的防雷效果。

15. 广播功放通信，可选通和关闭广播功放，并可向广播功放输出音频信号.

16. 分机在迎车和送车偏向均设有高强级进口反光膜发光标记，标记图案和颜色切合 国家标准。

17. 本系统控制主机内部主要电路均接纳“热备用”结构设计，系统正常时主电路工 作，主电路故障时备用电路自动投入事情。利用备用电路，系统能够同时提供2个接续通道，包管在同一时刻控制台能与2个差别的路侧分机通话。

18. 系统设置防雷；，主机、分机系统及各路扩音负载区的进出线口均需接防雷保 安端子，避免线缆因雷电感应爆发的浪涌对主机、分机及各扩音器的破坏。 19. 本系统设置过欠压；，设备开启后应自动监测电压，电池没电或电压缺乏，监 控中心的盘算机上立刻会报警。

三、广播系统功效

1. 扩展广播功效，能在不增加光纤的情况下（跟紧急电话适用一根光纤），对隧道 进行广播控制，包括单个呼叫、片呼、全呼、音量调理功效。并至少可同时播放两路音源。

2. 可与监控分中心隧道监控画面联动显示

3. 远程电话自动指挥广播，设置电话接入端口，当打入的电话需要广播时，按下电 话接入键即可实现远程电话的扩音广播，如首长电话、火灾电话等。

4. 广播功放设置过欠压；，设备开启后应自动监测电压，电池没电或电压缺乏， 监控中心的盘算机上立刻会报警。

5. 中心广播控制台可对隧道功放进行单个、分区或全体功放进行呼叫。

6. 中心广播控制台能对隧道功放进行选通和关闭，在关闭广播系统时，隧道分机转 入掉电状态，以减少功耗和提高使用寿命。

7. 有线广播系统和紧急电话系统能独立事情，在控制中心呼叫广播时还可以同时呼 叫紧急电话，可用紧急电话来监听广播效果。

8. 控制中心可对隧道功放的事情状态进行检测。

9. 广播系统与监控系统进行联动，在有火灾等突发事帮时，可自动向事发所在播设 定好的广播录音。

10. 监控分中心控制设备及传输光缆与紧急电话子系统适用，可进行全播、组播 及选播，并至少可同时播放多路音源。

11. 可与监控分中心隧道监控画面联动显示。

12. 具有监听功效，按负载区监听键，即可对该负载区的广播内容进行监听并具 有数字录音功效。

13. 负载监控，能对各终端负载进行远程自动检测，泛起故障即向主机报警，并 在监控分中心显示出来。

14. 联网功效，系统配置局域网接口，以便与监控盘算机网络相连，将系统状态 如扬声器的开、关以及故障等信息传到监控盘算机。

15. 自动语音警示功效，启动自动语音系统可进行不间断重复语音广播。

16. 广播功放在爆发故障时，可既时向控制中心报告其故障，以便广播系统的维护。

17. 广播功放的功率可凭据招标要求来订做，最大不可凌驾500W。

18. 广播功放接纳定压式，可包管足够长的通信距离和无失真的音质。

19. 广播功放和隧道扬声器具有IP65防护功效。

20. 隧道内设备应具有防潮、防腐化的功效。

第五节：分机结构、分机事情情况

一、分机结构

1. 话器、受话器距地面的高度为145±250px。

2. 紧急电话具有防风雨设施。

3. 紧急电话分机门锁具有防盗、防雨功效。

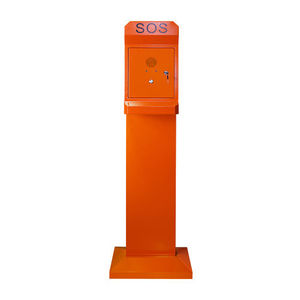

4. 紧急电话通话柱呈长方体形。

5. 通话键距地面3750px±l0。

6. 通话键装置在防雨槽下。

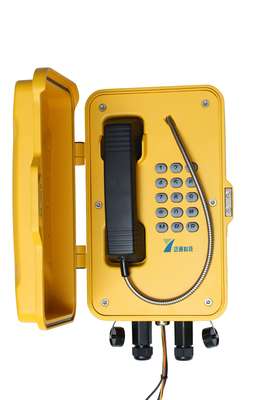

7. 分机接纳立柱式、壁挂式二种

8. 分机门锁应具有防盗、防雨功效

9. 电话机外壳的上部，在迎车和送车偏向应有体现紧急电话的定向反光标记，标记的图案和颜色切合GB5768-1999的要求，外壳上有说明或图案，使用户易懂。  10.紧急电话分机以及电话机外壳的上部有显目的电话机编号标记

11.紧急电话通话柱有坚固的外壳以及牢固的装置，以防被盗或损坏。

12.电话机接纳分体式，包括送话器、受话器、电子部件、按钮和蓄电池，划分 牢固地装置在呼叫盒的上部分，电缆通过底部的端座连接。要便于运输、容易装置、有利宁静。

二、分机事情情况

通话柱应能在室外－15℃～＋55℃的温度情况中正常事情 紧急电话控制台应能在＋5℃～＋35℃的温度情况中正常事情 湿度：90%（35℃） 防水性能：IP55  紧急电话应有避雷设备，用以把来自任何事故波，特别是雷电造成的高压入地

第六节 N-TS型紧急电话广播系统主要技术性能指标

yp街机YT-SDET型隧道紧急电话及广播系通过了交通部交通工程监理检测中心的产品质量检测，并具有交通部交通工程监理检测中心交通工程产品批量生产及格证。

一、分机主要技术性能指标：

语音频带：300～3400Hz；

额定声压级强度：≥95dBA；（分机正前方1000px处测得）

分机的事情温度：－40℃～＋60℃；

分机的事情湿度：≥95%（35℃）；

非线性失真：≤5%；

接地电阻要求：≤10Ω；

事情电压： DC 12V

电流：路侧紧急电话≤ 45mA（待机状态）

≤200mA（事情状态）

光信号发送功率：≥-6dBm（1310nm）；

光信号接收灵敏度：≤－40dBm（1310nm）；

平均无故障时间（MTBF）：≥100000小时；

最大允许线路衰耗：30dB（3000Hz） 防护品级：IP65。

二、控制台设备主要技术性能指标：

单机系统控制容量：≥ 512台分机

语音频带：300～3400Hz；

通话链路：无阻塞（所有呼叫无闭塞）

光连接器：FC/PC 呼叫接通时间：≤6秒

事情电压：AC 220V±10%  50Hz DC -52V±2V

电流：控制中心主机设备≤400mA

光信号发送功率：≥-6dBm；

光信号接收灵敏度：≤－40dBm；

音频输出电阻：600Ω；

事情波长：1310nm或1550nm；

功耗：≤500W；

谐波失真：＜5%（1kHz）；

录音存储时间：≥2000H

最大允许光缆线路衰耗：30dBm（1310nm）。

事情温度 0℃ ~ 35℃（中心设备）

相对湿度 30% ~ 85%（中心设备）

具有测试和远程控制功效。

紧急电话的两级系统能同时接受报警；

其他技术性能指标：满足JT/T8200-93标准事情方法：全双工，可两路同时报警；

三、有线广播

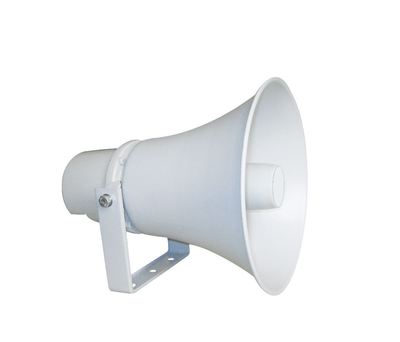

一、隧道扬声器：

额定功率：30W、20W

单个广播额定声压级强度：≥ 120dBA，（广播正前方2500px处测得）；

声压频：＞70dB；  频响：  150～8KHz（±1dB）；

防护品级：IP55

广播待机功耗≤5mA，呼叫通话功耗 ≤ 2A

二、功率放大器

额定输出功率：60W-1500W 可选。

输入灵敏度：1mV～1v，线路25mV～9V

输出电压：120V-240V

信噪比：85dB

频率响应：150～8KHz（±2dB）

失真度：≤5％(1000Hz)；

防护品级：IP55

语音频带： 300~3400Hz。

非线性失真：≤5%。

控制台信号发送电平：≥0dB。

广播？樾藕沤邮芰槊舳龋≤-38dB。

扬声器：强指向扬声器。

三、操作治理盘算机

接纳工业级控制盘算机制作，接纳背板式结构。具体技术指标要求如下：

机框：切合EIA RS-310C 的19”标准机箱，带有不少于三个5.25”驱动器仓位，至少1个3.5”驱动器仓位；要求可支持冗余电源；一个机箱电扇（不含电源和CPU电扇）；

电源：300W ATX，AC90～260V@47～63Hz。

背板：要求有不少于6 PCI插槽，一个CPU插槽；

CPU板：CPU Intel Pentium Ⅳ，主频≥3.0GHz，前端总线≥800MHz，二级缓存≥256KB，接纳Intel 975芯片组；内存为不小于2GB 667MHz ECC DDR-2，最大可扩充至不少于8GB；集成10/100M以太网卡，集成显卡，集成声卡。

硬盘：≥2×250GB SATA硬盘，转速7200转/分钟；

光驱：16倍速DVD-R/W；

标准键盘，光电鼠标；原装出厂整机。

四、打印机

打印A3幅面； 打印速度：22ppm；

区分率：1200dpi；  标准内存：32MB，

最大400/416MB； CPU：300MHz；

内置10/100M自适应以太网接口和网络打印？。

打印机为HP原装出厂整机。

五、数字录音

摘机开始录音，通话结束后由值班员决定是否生存录音；  3000小时的通话纪录存储能力(80G硬盘)； 质量好，回放无损耗；  与通话纪录相对应，凭据条件盘问快速定位、回放； 回放时可选择由电话机或音箱放音。

五、值班电话机

接纳高品质电话机或进口头带式耳机。
